Hall efekto kelių ašių rankenos vairasvirtė
Kampo aptikimo įrenginys yra Hall jutiklis, turintis ilgą tarnavimo laiką.
Galimos įvairios išvesties formos.
Įvairios viršutinės rankenos yra neprivalomos.
Aprašymas
Kelių ašių vairasvirtės valdikliai
HJ80 serija
Rankenos tipo kelių ašių valdymo rankena
Prekės savybės
Patvarios rankenos konstrukcija yra patvari ir tinkama didelio stiprumo operacijoms.
Spyruoklė automatiškai iš naujo nustatoma, vienos ašies arba dviejų ašių veikimas.
Kampo aptikimo įrenginys yra Hall jutiklis, turintis ilgą tarnavimo laiką.
Galimos įvairios išvesties formos.
Įvairios viršutinės rankenos yra neprivalomos.
Taikymo sritis
Šios serijos gaminiai daugiausia naudojami kranuose, krautuvuose, šakiniuose krautuvuose, ekskavatoriuose, kėlimo platformose, traktoriuose, kombainuose ir kt.
Techniniai parametrai Techninis formavimas
Elektriniai parametrai
Salės tipas
Maitinimo įtampa | 5 ± 0,5 V nuolatinė srovė |
Maitinimo srovė (vardinė maitinimo srovė) | <11mA (single axis) 22mA (dual axis) |
Apriboti leistiną viršįtampą | 20Vdc |
Atvirkštinė ribinė leistina įtampa | -10Vdc |
Išėjimo įtampos tiesinė paklaida | <± 0.2V |
Mechaniniai parametrai
Siūbavimo kampas | ± 20 laipsnių |
Veikimo būdas | Automatinis spyruoklinis grąžinimas |
Pradinė jėga | 20N |
Maksimali veikimo jėga | 11N |
Ribojanti jėga | > 300N |
Tarnavimo laikas | >2 milijonus kartų |
Svoris | apie 660g |
Aplinkos parametrai
Darbinė temperatūra | -30C ~ + 70 laipsnis |
Laikymo temperatūra | -40 laipsnis ~ + 85 laipsnis |
Apsaugos laipsnis | IP65 (virš montavimo skydelio) |
Prekių pasirinkimas
Serija
HJ80
Veikimo būdas
1A | Vienos ašies veikimas priekyje ir gale |
2AC | bet kuri dviejų ašių veikimo kryptis |
Įėjimo įtampa
S | 5Vdc (standartinė įtampa |
W | 9 ~ 36 Vdc (plati įtampa |
Išvesties signalas
Hall tipas (maitinimo įtampa 5VDC)
H51 | Viena salė, 0,5 ~ 2,5 ~ 4,5 V nuolatinės srovės išvestis |
H52 | Viena salė, 0 ~ 2,5 ~ 5 V nuolatinės srovės išvestis |
H53 | Viena salė, 1,25 ~ 2,5 ~ 3,75 Vdc įtampos išėjimas |
H54 | Viena salė, 1.0 ~ 2,5 ~ 4.0Vdc įtampos išėjimas |
Viršutinis rankenos galas
SC (SC serijos rankena, be apsauginio jungiklio, skydelis su 1 svirtimi)
※ Pasirenkama SS serija, HB serija, KM serijos rankena
Išeinantis kelias
L (tiesioginis išėjimas)
※ Kitų jungčių išleidimo angos formą galima pritaikyti
Elektros instaliacijos
Tiesiai iš
Linijų tvarka / spalva | funkcija |
Nr. 1 | VCC |
Nr. 2 | GND |
Nr. 3 | X ašies išvestis |
Nr. 4 | Y ašies išvestis |
Ruda | sūpykla ir apsauginis jungiklis bendras |
Geltona | paliko sūpynes |
Baltas | dešinysis rokeris |
Testavimas
Siekdami patenkinti klientų atsparumo vandeniui ir dulkėms poreikius, atliekame vairasvirčių atsparumo vandeniui ir dulkėms bandymus.

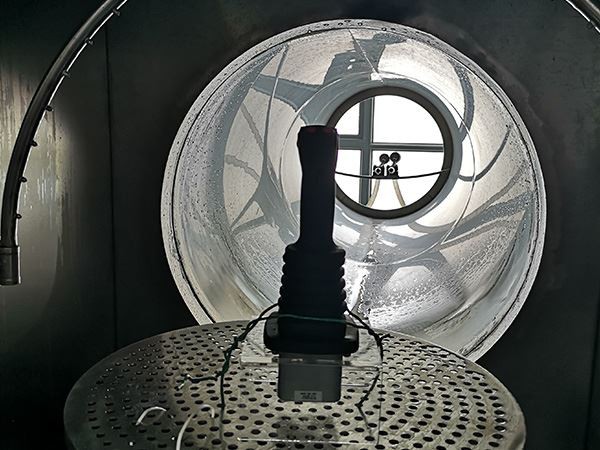

Atsparumo vandeniui bandymas

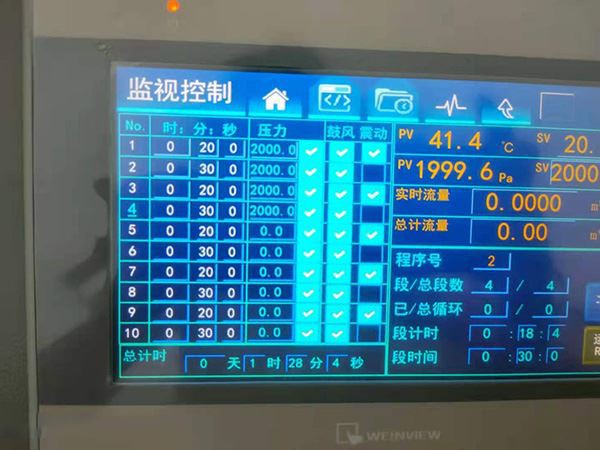

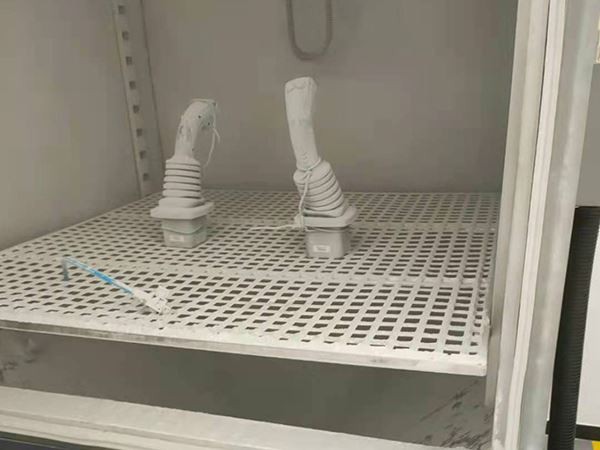

Atsparumo dulkėms bandymas
Jei turite kokių nors kitų testavimo reikalavimų, susisiekite su mumis. Galima išbandyti daugiau elementų.
DUK:
Q1: Ar esate vairasvirtės prekybos įmonė ar gamintojas?
A1: Esame pagal užsakymą pagaminti pramoninių vairasvirtės valdiklių gamintojai, turintys 20+ metų patirtį.
2 klausimas: kiek vairasvirtės gaminate kiekvieną mėnesį?
A: Kiekvieną mėnesį galime pagaminti daugiau nei 20 000 vienetų. Mūsų įmonė auga, jei turite didesnę paklausą, galime per trumpą laiką padidinti ir gamybos pajėgumus.
Q3: Kaip pasiekti nemokamą priežiūrą visam gyvenimui?
A3: Jei esate naudotojas, galite išsiųsti atgal į gamyklą, po patikrinimo ir remonto nusiųskite jį klientui ir pateikite remonto ataskaitą. Jei esate prekiautojas, siūlome jums nemokamas dalis arba grąžiname taisyti. Taip pat galime suteikti keitimo paslaugą.
4 klausimas: ar yra pritaikytų produktų vartotojo vadovas?
A4: Taip, mes siūlome tinkinimo vairasvirtelių instrukcijas. Jei reikia, galime pasiūlyti vaizdo įrašo ar internetines instrukcijas. Kaip įprasta, AWP vairasvirtėms, naudojamoms po pardavimo, nėra jokios instrukcijos, tačiau jei turite klausimų, taip pat galime atsakyti už jus.
Komunalinio naudojimo patento sertifikatas
Kokybės sertifikavimas
Apie siuntimą
Paprastai gaminiui paruošti prireiks 2 savaičių. Jei klientui skubiai reikia vairasvirčių, galime sekti klientą, kad prekės būtų pristatytos per greičiausią laiką. Jei tai mažos partijos užsakymas, naudojame greitąjį pristatymą iki durų. Jei užsakote didelius kiekius, galite rinktis jūrų, sausumos ar oro transportą.
Greitis, tikslumas, kokybė!
Aptarnavimas
Visoms mūsų vairasvirtėms suteikiame visą gyvavimo garantiją.
