Potenciometras yra šerdiselektrinės valdymo vairasvirtės, o kampo jutiklis rankos siunčiamą poslinkio signalą per potenciometrą paverčia elektriniu signalu. Potenciometras yra seniausias elektrinio valdymo vairasvirtės jutimo metodas. Potenciometro pranašumas yra didelis atsparumas trukdžiams ir mažas energijos suvartojimas.

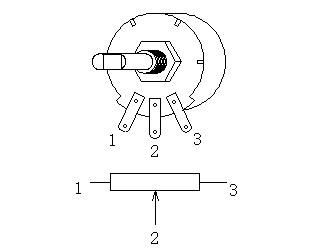

Potenciometro piktograma:

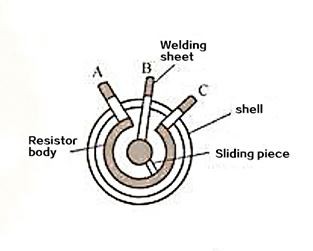

Potenciometro paveikslėlis:

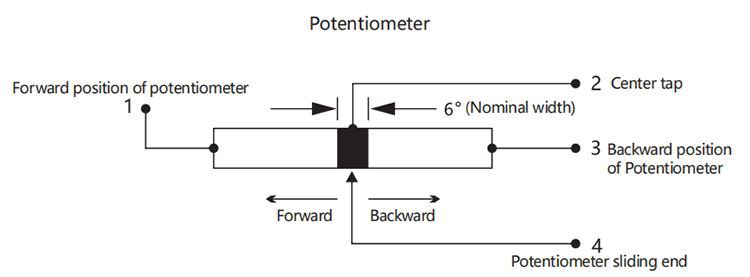

Trijų galų potenciometras ir keturių galų potenciometras:
Įprasti potenciometrai yra trijų galų potenciometrai, kaip parodyta paveikslėlyje. Keturių gnybtų potenciometras prideda neutralų gnybtą prie trijų gnybtų potenciometro, o tai būdinga dažniausiai naudojamam potenciometrui ant elektrinės valdymo rankenos. Paprastai elektrinė valdymo rankena yra vidurinėje padėtyje, kai ji yra ramybės būsenoje, ir ji gali slysti pirmyn ir atgal arba kairėn ir dešinėn.
Ant elektrinio valdymo vairasvirtės naudojamas potenciometras:
Paprastai ant elektrinių valdymo rankenų naudojami ilgaamžiai laidūs plastikiniai potenciometrai. Naudojant labai dilimui atsparią laidžią plastikinę plėvelę kartu su labai atspariais dilimui reto lydinio šepečiais, potenciometro tarnavimo laikas gali siekti daugiau nei du milijonus kartų. Mūsų įmonės's HJ30 serijos gaminiuose naudojami pritaikyti ilgaamžiai potenciometrai. HJ60 serijos gaminiuose naudojamas pritaikytas potenciometras, sudarytas iš ilgaamžių rezistorių ir retų lydinių šepečių.

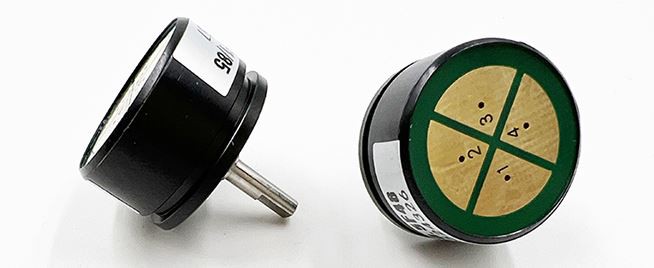

HJ30 serijos vairasvirtės potenciometro nuotrauka:

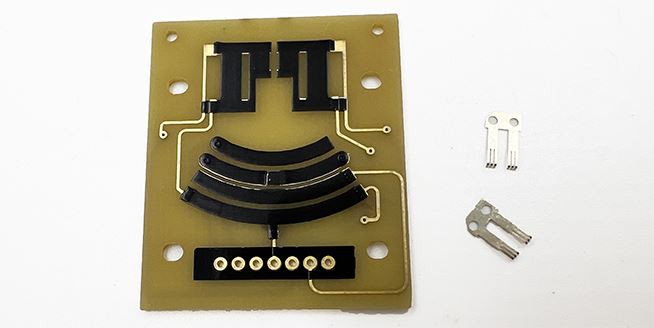

HJ60 serijos vairasvirtės rezistorių ir šepečių nuotrauka:
Elektrinio valdymo vairasvirte naudojamo potenciometro charakteristikos:
Ilgas tarnavimo laikas: Dėl ypatybiųpramoninis elektroninis valdymasvairasvirtęs, beveik visielektroninės valdymo rankenosreikalaujama, kad pasikartojantis veikimo laikas būtų daugiau nei 1 milijonas kartų, o kai kurios programos turi pasiekti daugiau nei 10 milijonų kartų. Įprastų anglies plėvelės potenciometrų tarnavimo laikas yra tik 100 000 ar mažiau kartų. Todėl ant elektrinių valdymo vairasvirčių naudojami iš specialių medžiagų pagaminti potenciometrai. Mes juos vadiname"ilgo veikimo potenciometrai" arba"laidūs plastikiniai potenciometrai". Dabartinis tokio tipo potenciometro veikimo laikas paprastai gali siekti du milijonus kartų. Potenciometrai, kurių tarnavimo laikas yra iki 10 milijonų kartų, reikalauja specialaus pritaikymo.
Mažas kampas: bendrojo elektroninio valdymo vairasvirtės veikimo kampas yra nuo 40° iki 60°. Todėl visi potenciometrai, naudojami ant elektrinių valdymo vairasvirčių, yra specialiai pritaikyti.
Atsparumo verčių diapazonas: bendra varža paprastai yra 2K diapazone; 5K; 10 tūkst.
Atsargumo priemonės naudojant potenciometro vairasvirtes: Prieš naudodami rankeną, prieš įjungdami maitinimą, patikrinkite vairasvirtės vadovą. Prijungus netinkamą laidą, potenciometras gali sudegti. Priežastis ta, kad jei slankiojantis potenciometro galas yra prijungtas prie maitinimo arba įžeminimo, o tada valdoma rankena, kai potenciometras ant rankenos slysta į maitinimą arba įžeminimą, kilpos varžos vertė linkusi į nulį. Pagal Ohm' varža kilpoje Srovė linkusi į begalybę, o potenciometras perdegs, todėl reikia ypatingo dėmesio. Šios problemos sprendimas – renkantis vairasvirtes stengtis nesirinkti potenciometro, kurio slydimo diapazonas yra 0–100 %. Geriausia naudoti potenciometrą, kurio slydimo diapazonas yra 10%-90%, kad net ir prijungus netinkamą laidą potenciometras nesudegtų.
Be to, projektuojant elektroninę valdymo sistemą, potenciometras turi būti prijungtas prie slydimo potencialo režimo (kairysis paveikslas žemiau), o ne prie reostato režimo (dešinysis paveikslas žemiau). Slenkančio potencialo režimu potenciometro varžos vertė neturi įtakos išėjimo signalo tikslumui; jei prijungtas prie reostato režimo, nors signalą galima reguliuoti, tai turės įtakos varžos vertei po ilgo naudojimo signalo tikslumui.
Potenciometro vairasvirčių pavyzdžiai:

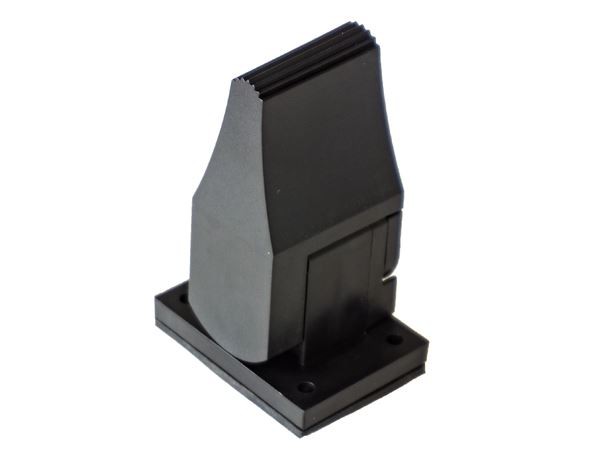

FJ1 serijos vairasvirtė

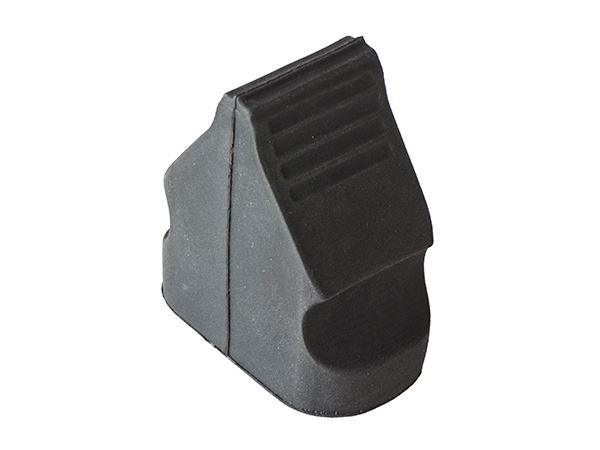

FJ120 serijos vairasvirtė

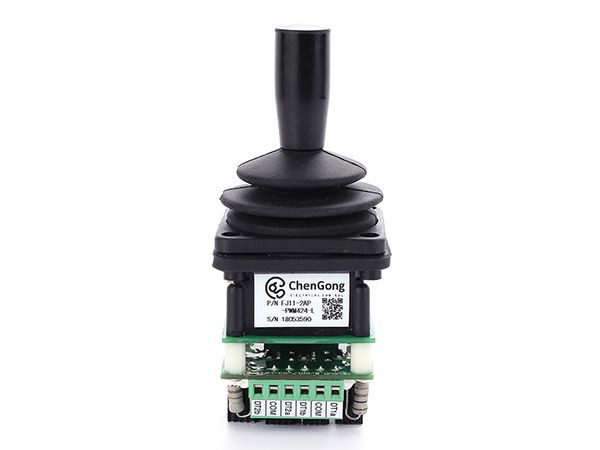

FJ11 serijos vairasvirtė

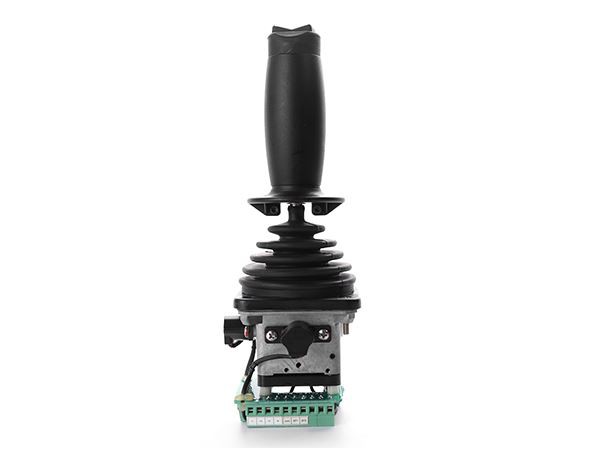

HJ30 serijos vairasvirtė
HJ60 serijos vairasvirtė

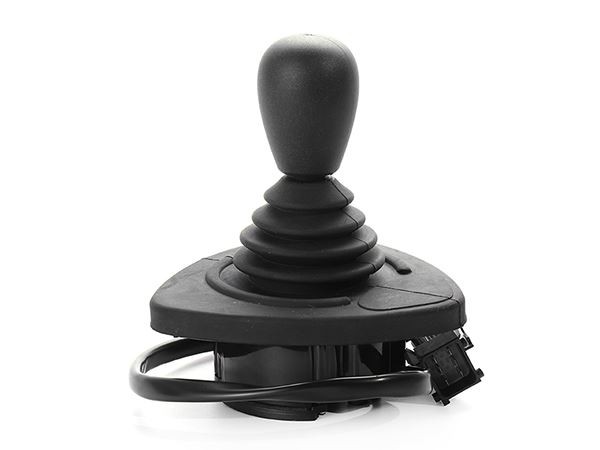

HJ18 serijos vairasvirtė
