Single Axis arba Daul Axis Hall Effect Grip vairasvirtė
Valdomas skersine kryptimi arba bet kuria kryptimi.
Holo jutiklis kampo aptikimui.
Galimi įvairūs išvesties formatai.
Aprašymas
HJ70 serija
Rankena kelių ašių vairasvirtė
Prekės savybės
Spyruoklinis grąžinimas, vienos ašies arba dviejų ašių veikimas.
Valdomas skersine kryptimi arba bet kuria kryptimi.
Holo jutiklis kampo aptikimui.
Galimi įvairūs išvesties formatai.

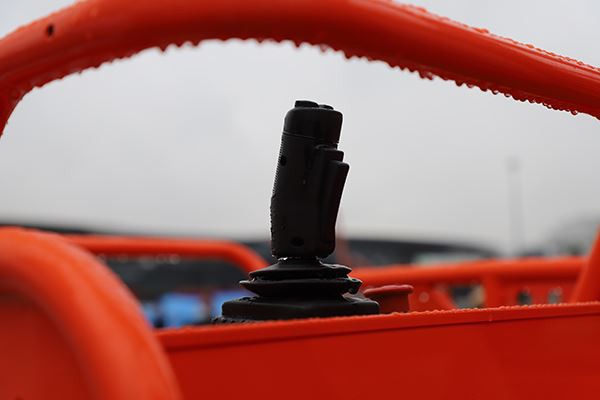

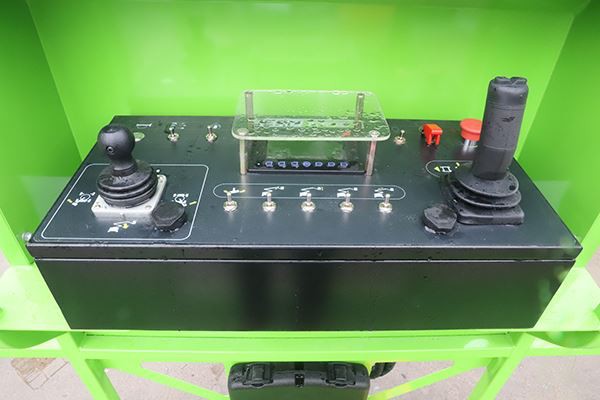

Taikymas
Šios serijos gaminiai daugiausia naudojami kranuose, krautuvuose, šakiniuose krautuvuose, ekskavatoriuose, kėlimo platformose, traktoriuose, kombainuose ir kt.
BENDRA SPECIFIKACIJA
Elektros specifikacijos
Salės tipas
Maitinimo įtampa | 5 ± 0,5 V nuolatinė srovė |
Maitinimo srovė (vardinė maitinimo srovė) | <11mA (single axis) 22mA (dual axis) |
Apriboti leistiną viršįtampą | 20Vdc |
Atvirkštinė ribinė leistina įtampa | -10Vdc |
Išėjimo įtampos tiesinė paklaida | <± 0.2V |
Mechaninės specifikacijos
Nukrypimo kampas | ± 20 laipsnių X ir Y kryptimis |
Veikimo būdas | Pavasario sugrįžimas |
Pradinė jėga | 5N |
Maksimali veikimo jėga | 11N |
Ribojanti jėga | > 300N |
Numatomas gyvavimo ciklas (X ir Y ašys) | >2 milijonai kartų (potenciometro tipas) |
>5 milijonai kartų (salės tipas) | |
Svoris | 450 g (be viršutinio galo) |
Aplinkosaugos specifikacijos
Darbinė temperatūra | -30C ~ + 70 laipsnis |
Laikymo temperatūra | -40 laipsnis ~ + 85 laipsnis |
Apsaugos laipsnis | IP65 (virš montavimo skydelio) |
Prekių pasirinkimas
serija
HJ70
Operacija
1A | Vienos ašies veikimas priekyje ir gale |
2AP | Dviejų ašių kryžminio veikimo kryptis |
2AC | Bet kuri dviejų ašių veikimo kryptis |
Išvesties signalas
Hall tipas (maitinimo įtampa 5VDC)
H51 | Viena salė, 0.5 ~ 2,5 ~ 4,5 V nuolatinės srovės išvestis |
H52 | Viena salė, 0 ~ 2,5 ~ 5 V nuolatinės srovės įtampos išėjimas |
H53 | Viena salė, 1,25 ~ 2,5 ~ 3,75 Vdc įtampos išėjimas |
H54 | Viena salė, 1.0 ~ 2,5 ~ 4.0Vdc įtampos išėjimas |
H55 | Viena salė, 1,15 ~ 2,5 ~ 3,85 Vdc įtampos išėjimas |
2H51 | nereikalingas Hal,l 0.5 ~ 2,5 ~ 4,5 V nuolatinės srovės išvestis |
2H52 | Perteklinė salė, 0 ~ 2,5 ~ 5 V nuolatinės srovės įtampos išėjimas |
2H53 | Perteklinė salė, 1,25 ~ 2,5 ~ 3,75 Vdc įtampos išėjimas |
2H54 | Perteklinė salė, 1.0 ~ 2,5 ~ 4.0Vdc įtampos išėjimas |
2H55 | Perteklinė salė, 1,15 ~ 2,5 ~ 3,85 Vdc įtampos išėjimas |
2H56 | Perteklinė salė, 1 ~ 2 ~ 4Vdc ir 4 ~ 2 ~ 1Vdc įtampos išėjimas |
Viršutinis rankenos galas
KM | su apsauginiu jungikliu, svirties jungiklis |
KMNN | be apsauginio jungiklio ir svirties mygtuko |
KMDN | su apsauginiu jungikliu, be svirties mygtuko |
KMNR | nėra apsauginio jungiklio, svirties jungiklis |
Išeinantis kelias
A | garso signalo jungtis (A2547HA-14P 2.54) |
XR9E įkišama automobilinė jungtis (XR-9E jungtis) | |
L | tiesioginis išėjimas |
Matmenys

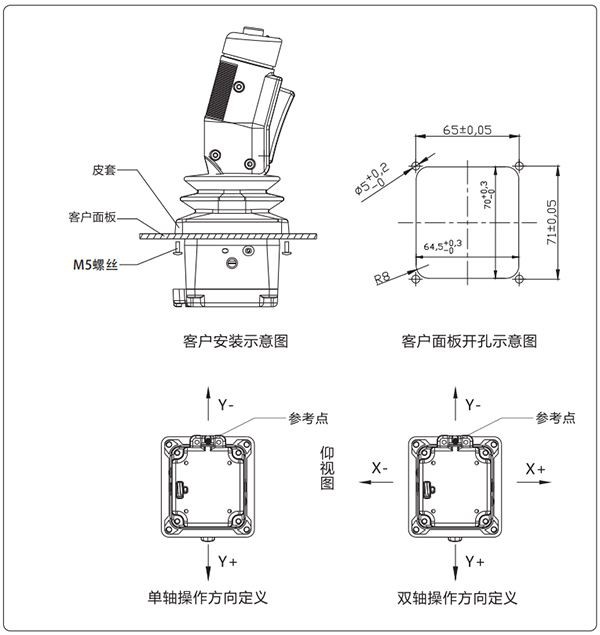

Produkto montavimas
Elektros instaliacijos
Salės tipas
Siūlų spalvos funkcija |
Pilka Y ašies išvestis |
Žalias fonas su balto apskritimo X ašies išvestimi |
Blue Rocker jungiklis įprastas |
Violetinis apsauginis jungiklis |
Oranžinis apsauginis jungiklis |
Juodas viršutinis jungiklis kairėje |
Raudonas viršutinis jungiklis dešinėje |
Baltas Vin (+ 5Vdc, 9 ~ 36 V) |
Rudas OV |
DUK:
Q1: Ar esate vairasvirtės prekybos įmonė ar gamintojas?
A1: Esame pagal užsakymą pagaminti pramoninių vairasvirtės valdiklių gamintojai, turintys 20+ metų patirtį.
2 klausimas: kiek vairasvirtės gaminate kiekvieną mėnesį?
A: Kiekvieną mėnesį galime pagaminti daugiau nei 20 000 vienetų. Mūsų įmonė auga, jei turite didesnę paklausą, galime per trumpą laiką padidinti ir gamybos pajėgumus.
Q3: Kaip pasiekti nemokamą priežiūrą visam gyvenimui?
A3: Jei esate naudotojas, galite išsiųsti atgal į gamyklą, po patikrinimo ir remonto atsiųskite jį klientui ir pateikite remonto ataskaitą. Jei esate prekiautojas, siūlome jums nemokamas dalis arba grąžiname taisyti. Taip pat galime suteikti keitimo paslaugą.
4 klausimas: ar yra pritaikytų produktų vartotojo vadovas?
A4: Taip, mes siūlome tinkinimo vairasvirtelių instrukcijas. Jei reikia, galime pasiūlyti vaizdo įrašo ar internetines instrukcijas. Kaip įprasta, AWP vairasvirtėms, naudojamoms po pardavimo, nėra jokios instrukcijos, tačiau jei turite klausimų, taip pat galime atsakyti už jus.
Komunalinio naudojimo patento sertifikatas
Kokybės sertifikavimas
Apie siuntimą
Paprastai gaminiui paruošti prireiks 2 savaičių. Jei klientui skubiai reikia vairasvirčių, galime sekti klientą, kad prekės būtų pristatytos per greičiausią laiką. Jei tai nedidelės partijos užsakymas, naudojame greitąjį pristatymą iki durų. Jei užsakote didelius kiekius, galite rinktis jūrų, sausumos ar oro transportą.
Greitis, tikslumas, kokybė!
Aptarnavimas
Visoms mūsų vairasvirtėms suteikiame visą gyvavimo garantiją.
